Rigexpert


RigExpert AA-170 jest graficznym analizatorem antenowym zaprojektowanym do testowania, strojenia oraz naprawy anten i linii zasilających. Charaktyryzuje się łatwością obsługi oraz wieloma funkcjami dostępnymi z poziomu komputera (np. kreślenie wykresu Smith-a).

AA-170 posiada łatwe w obsłudze tryby pomiaru

Poniższe zadania mogą być wykonywane za pomoca analizatora:
Pomiar SWR oraz impedancji
Szybkie sprawdzenie anteny
Zestrojenie anteny do rezonansu
Pomiar i porównanie SWR oraz impedancji przed i po pewnym wydarzeniu (np. deszcz, wichura)
Tworzenie linii zasilających i pomiar ich parametrów.
Testowanie kabli i lokalizacja uszkodzenia


Zakres częstotliwości: 0.1 - 170 MHz

Rozdzielczość: 1 kHz

Zakres SWR: 1 - 10
Pomiar SWR dla impedancji 50 i 75 Ohm
Wyświetlanie pomiary SWR: numerycznie lub graficznie
Zakres R,X: w postaci numerycznej 0…1000, -1000…1000, w postaci graficznej 0…200, -200…200

Tryby wyświetlania:
- SWR pojedyńczo lub wiele częstotliwości
- SWR, straty powrotne, R,X,Z,L,C przy pojedyńczej częstotliwości
- graficzny SWR , 100 punktów
- graficzny R,X , 100 punktów

RF:
- Złącze UC1
- Kształt sygnału wyjściowego: prostokątny 0.1…30 MHz. Dla wyższych częstotliwości używane są trzecia lub piąta harmoniczna
- Moc wyjściowa: ~ -10 dBm (przy obciążeniu 50 Ohm)

Zasilanie (brak w zestawie):
- Trzy baterie alkaliczne 1.5V AA
- Trzy akumulatory 1.2V, 1800…2700 mA·h, Ni-MH typ AA
Czas działania - max 3 godziny ciągłych pomiarów, max 2 dni stand-by przy całkowitym naładowaniu. Przy analizatorze podpiętym do komputera zasilanie pobierane jest poprzez kabel USB.

Interfejs:
- grafaiczny 128x64 pix LCD
- 18 (6x3) klawiszy na wodoodpornej klawiaturze
- Wielojęzyczne menu i ekrany pomocy
- Połączenie USB z komputerem

Wymiary: 22 x 10 x 3.6 cm

Temperatura pracy: 0 - 40 °C

Waga (z bateriami): 400g

W zestawie: RigExpert AA-170, oryginalna (EN) instrukcja obsługi, płyta CD z oprogramowaniem i sterownikami.





Screenshot AA-170

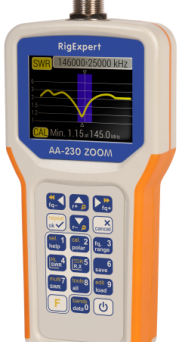

AA-230 ZOOM RigExpert

AA-230 ZOOM RigExpert

dostępnydostępny
brutto: 2 280,00 zł / szt.
(netto: 1 853,66 zł / szt.)
AA-650 ZOOM RigExpert

AA-650 ZOOM RigExpert

dostępnydostępny
brutto: 4 100,00 zł
(netto: 3 333,33 zł)

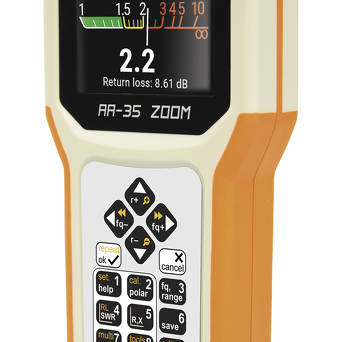

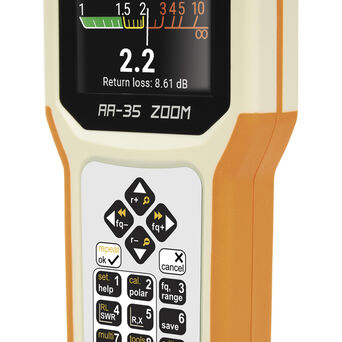

RigExpert AA-35 ZOOM

RigExpert AA-35 ZOOM

ZapytajZapytaj
brutto: 950,00 zł / szt.
(netto: 772,36 zł / szt.)
Do koszykaNiedostępny

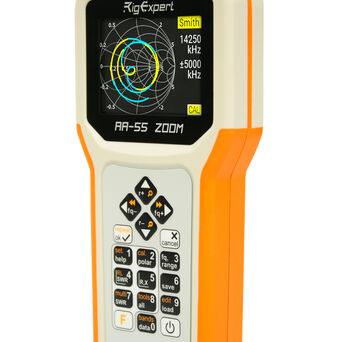

RigExpert AA-55 ZOOM
