WY155-4N

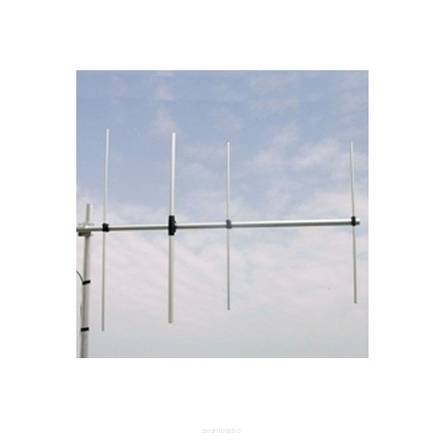

Czteroelementowa, antena bazowa typu Yagi na 155-175 MHz
Opis
Dzięki zastosowaniu w tej antenie innowacyjnego systemu zasilania posiada ona niezwykle symetryczne charakterystyki promieniowania oby płaszczyzn (E i H). Została zaprojektowana całkowicie komputerowo, dla uzyskania wysokiej wydajności zysku i front-to -back w paśmie pracy. Wszystkie części aluminiowe są anodowane, elementy konstrukcyjne wykonane są ze stali nierdzewnej lub ocynkowanej, zaś elementy mocujące są z aluminium wyciskanego, dla uzyskania jak najlepszej wytrzymałości. Złącze jest umieszczone z tyłu, aby był do niego łatwy dostęp.
Dane techniczne
Typ: czteroelementowa Yagi
Pasmo: 155-175 MHz
Impedancja: 50 Ohm niezrównoważona
Polaryzacja: liniowa pionowa i pozioma
Promieniowanie (płaszczyzna H): szerokość wiązki dla przy -3dB wynosi 100° dla 435MHz
Promieniowanie (płaszczyzna H): szerokość wiązki dla przy -3dB wynosi 65° dla 435MHz
Maksymalny zysk: 8,5dBi
Tłumienie przód- tył: ≥16 dB
SWR w paśmie: ≤ 1.5:1
Moc maksymalna: 200 W przy 30°
Złącze: N - żeński z gumową zaślepką
Materiały: Aluminium anodowane 6063-T5, chromowany mosiądz
Opór powietrzny: 141 N przy 150 km/h
Wymiary: 1600 x 985 mm
Masa: 2015 g
Promień skrętu: 1530mm
Temperatura pracy: -40° do +60°
Maszt mocujący: średnica od 35 do 52mm
