Stick-230 RigExpert, analizator anten

  • Dodaj recenzję:
  • Producent: Rigexpert
  • Dostępność: dostępny dostępny
  • szt.
  • Cena netto: 1 048,78 zł 1 290,00 zł

Analizator anten Rig Expert Stick 230


Analizatory anten RigExpert Stick 230 są bardzo kompaktowe i lekkie. Generują swój własny sygnał 0,1 mW do pomiaru i raportowania danych dotyczących SWR (współczynnika fali stojącej), strat odbiciowych, złożonej impedancji (Z, R i X) i innych parametrów. Mogą mierzyć systemy antenowe, kable, filtry i nie tylko, w zakresie częstotliwości od 100 kHz do 230 MHz ze 100-punktową regulowaną szerokością przemiatania, tak wąską jak 10 kHz. Każde pasmo amatorskie w tym zakresie jest wstępnie zaprogramowanym wyborem lub wybiera dowolną częstotliwość środkową z dowolną szerokością przemiatania do analizy. Standardowe złącze żeńskie SO-239 / UHF w górnej części urządzenia jest chronione poręczną zdejmowaną pokrywą.

RigExpert Stick 230

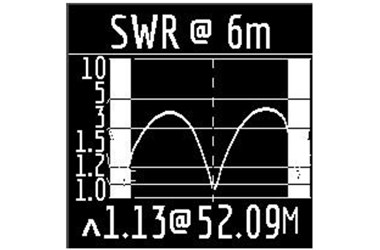

Wyświetlacz analizatora anten RigExpert Stick 230




Oto niektóre z zadań, które można łatwo wykonać za pomocą analizatorów Stick 230:

-Szybki SWR i sprawdzenie rezonansu anteny, w terenie, mobilnym lub stacjonarnym

- Dostrajanie anteny do rezonansu ze złożonym odczytem impedancji w formie graficznej i numerycznej

- Porównanie charakterystyk anteny przed oraz po zmianach lub określonych zdarzeniach, takich jak deszcz, wiatr lub lód

- Pomiar pojemności lub indukcyjności obciążeń reaktywnych, w tym cewek i kondensatorów




Analizatory RigExpert Stick 230 są gotowe do użycia w domu lub w terenie dzięki dołączonemu 3-godzinnemu akumulatorowi litowo-jonowemu 2800 mAh. Lub zasil go za pomocą połączenia USB typu C. Łatwy do odczytania monochromatyczny ekran e-papieru ma rozdzielczość 200x200 pikseli, co umożliwia szybkie odczytywanie wykresów. Pełne dane przemiatania mogą być przesyłane przez USB-C do laptopa z oprogramowaniem AntScope2 do pobrania lub przez wewnętrzną funkcję Bluetooth lub kabel USB-C do tabletu z systemem Android lub smartfona z aplikacją AntScope na Androida (dostępną w Google Play). W zestawie kabel USB-C do USB-A do zasilania, ładowania lub połączenia z komputerem w celu przesyłania plików.


RigExpert Stick 230 Dane techniczne:

Zakres częstotliwości: 100 kHz do 230 MHz

Rozdzielczość 1 kHz
Pomiary dla systemów o impedancji 25, 50, 75, 100, 150, 200, 300, 450 i 600 omów
Zakres pomiaru SWR: 1: 1 do 100: 1 w trybach numerycznych, 1: 1 do 10: 1 w trybach wykresów
Zakres R i X: 0… 10000 omów, -10000… 10000 omów

Tryby wyświetlania:
- SWR, utrata odbicia, R, X, Z, L, C , Magnitude and Phase Angle dla jednej częstotliwości
- wykres SWR, 100 punktów
- wykres SWR dla stałych pasm HAM według regionów IARU
- Multi-mode - do szybkiego sprawdzenia anteny wielopasmowej

Wyjście RF:
- Typ złącza: UHF (SO-239 )
- Kształt sygnału wyjściowego: kwadratowy, 0,10 do 230 MHz
- Moc wyjściowa: -10 dBm (10 mW przy obciążeniu 50 Ohm)

Zasilanie:
- Wewnętrzna bateria litowo-jonowa 3,7 V, typ 18650, ładowalna i wymienna
- Przez USB po podłączeniu do komputera PC lub adaptera USB DC

Interfejs:
- 200 × 200 monochromatycznych wyświetlaczy e-papierowych
- 2 × 3 klawisze na wodoodpornej klawiaturze
- Angielskie menu i ekrany pomocy
- Połączenie USB-C z komputerem PC lub urządzeniem mobilnym z systemem Android (użyj kabla USB-C do urządzenia USB-C)
- USB- Kabel C do USB-A w zestawie do zasilania, ładowania lub połączenia z komputerem w celu przesyłania plików
- Tryb pojedynczy Bluetooth wer. 4.2 BLE, klasa B do przesyłania plików

Wymiary ( szer. Wys. ): 40 x 185 x 33 mm
Temperatura pracy: 0 - 40 ° C
