AA-230 ZOOM RigExpert

  • Cena brutto: 1 560,00 zł
  • (Cena netto: 1 268,29 zł)
  • Poleć produkt

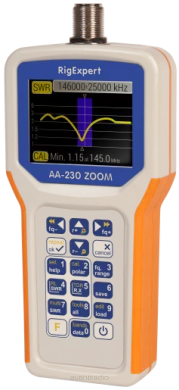

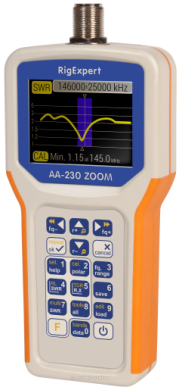

RigExpert AA-230 ZOOM

Analizator przeznaczony jest do pomiaru SWR (współczynnik fali stojącej), strat sygnału zwrotnego, straty kabla, a także innych parametrów systemów kablowych i antenowych w zakresie od 100 kHz do 230 MHz.

Wbudowana funkcja ZOOM sprawia, że pomiary graficzne są szczególnie skuteczne.

Zintegrowany tryb reflektometru Time Domain może zostać wykorzystany do zlokalizowania błędu w systemie linii zasilającej.

Poniższe zadania można łatwo wykonać za pomocą tego analizatora:

  • Dokładny pomiar parametrów anteny
  • Strojenie anteny do rezonansu
  • Porównanie charakterystyk anteny przed i po określonym zdarzeniu (deszcz, huragan itp.)
  • Wykonywanie współosiowych stubów lub mierzenie ich parametrów
  • Testowanie kabli i lokalizacja uszkodzeń, pomiar strat kabli i impedancja charakterystyczna
  • Pomiar pojemności lub indukcyjności ładunków biernych

PARAMETRY TECHNICZNE

Zakres częstotliwości: od 0,1 do 230 MHz
Wejście częstotliwościowe: rozdzielczość 1 kHz
Pomiar dla systemów 25, 50, 75 i 100 Ohm
Zakres pomiaru SWR: od 1 do 100 w trybach numerycznych, od 1 do 10 w trybach wykresów
  • Wyświetlacz SWR: wskaźnik numeryczny lub analogowy

    Zakres R i X: 0 ... 10000, -10000 ... 10000 w trybach numerycznych,
    0 ... 1000, -1000 ... 1000 w trybach wykresu

    Tryby wyświetlania:
    - SWR na jednej lub wielu częstotliwościach
    - SWR, strata powrotu, R, X, Z, L, C na pojedynczej częstotliwości
    - wykres SWR, 20 do 500 punktów
    - R, wykres X, 20 do 500 punktów
    - wykres Smitha, 20 do 500 punktów
    - Wykres stratności, 20 do 500 punktów
    - TDR (Time Dom Reflectometer)
    - Narzędzia kablowe (utrata i impedancja charakterystyczna)

    Opcjonalna kalibracja przy krótkotrwałym obciążeniu.

    Pamięć nieulotna:
    - 100 gniazd, aby zaoszczędzić wyniki pomiarów

    Wyjście RF:
    - Typ złącza: N
    - Kształt sygnału wyjściowego: kwadrat
    - Moc wyjściowa: -10 dBm (przy obciążeniu 50 Ohm)

    Moc:
    - Cztery baterie alkaliczne 1,5 V, typ AAA
    - Cztery akumulatory Ni-MH 1,2 V , typ AAA *
    - Max. 4 godziny ciągłego pomiaru, max. 2 dni w trybie gotowości, gdy są używane całkowicie naładowane baterie
    - Gdy analizator jest podłączony do komputera lub zasilacza prądu stałego z gniazdem USB, pobiera energię z tych źródeł

    Interfejs:
    - Kolorowy wyświetlacz TFT 290 × 220
    - Klawisze 6 × 3 na wodoodpornej klawiaturze
    - Wielojęzyczne menu i ekrany pomocy
    - Połączenie USB z komputerem osobistym

    Wymiary: 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 cala)

    Temperatura pracy: 0 ... 40 ° C (32 ... 104 ° F)

    Waga: 236 g (8,32 oz)

    Gwarancja: 2 lata

    GTIN-13: 4820185420082

    RigExpert AA-230 ZOOM jest produkowany na Ukrainie.

    Dane techniczne mogą ulec zmianie bez powiadomienia.

    * Baterie nie są dołączone do analizatora.
