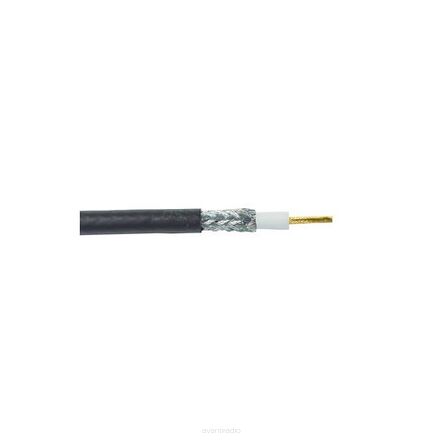

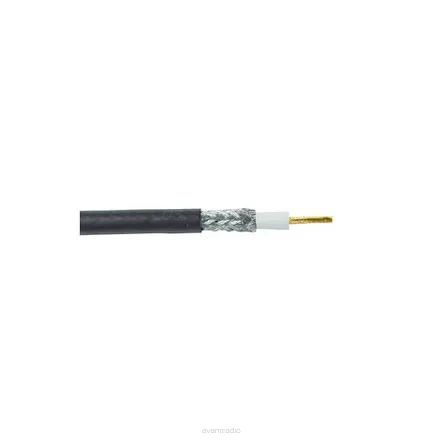

H155 kabel koncentryczny Belden

  • Dodaj recenzję:
  • Producent: Belden
  • Dostępność: dostępny dostępny
  • szt.
  • Cena netto: 7,32 zł / szt. 9,00 zł / szt.

Kabel koncentryczny 50 Ohm H155 PE Belden


impedancja falowa Ohm: 50 +/- 2
pojemność jednostkowa pF/m: 82
NVP %: 81
rezystancja dla prądu stałego Ohm/km: 32
tłumienność falowa 5 MHz dB/100m: 2.3
10 MHz dB/100m............................. 3.0
50 MHz dB/100m............................. 6.5
100 MHz dB/100m............................. 9.3
200MHz dB/100m............................. 13.2
300MHz dB/100m............................. 16.3
400 MHz dB/100m............................. 19.0
800 MHz dB/100m............................. 26.5
1000 MHz dB/100m......................... 30.9
1350 MHz dB/100m......................... 35.9
1750 MHz dB/100m......................... 42.3
2400 MHz dB/100m..........................49.6
straty odbiciowe 5-470 MHz dB >23
470-862 MHz dB >20
862-2150 MHz dB >18
tłumienie ekranu 30-1000 MHz dB >85

Konstrukcja:
-------------------
materiał żyły wewnętrznej: bare copper
wymiar żyły wewnętrznej mm: 19x0.28 (1,41)
izolator: FOAM
wymiar izolatora mm: 3.9 +/-0.15
ekran folia: AL-PET-AL
oplot: tinned copper
gęstość oplotu %: 80
wymiar zewnętrzny ekranu mm: 4.5 +/- 0.15
materiał powłoki zewnętrznej: PE
wymiar powłoki zewnętrznej mm: 5.4 +/- 0.2
min promień gięcia mm: 35

Karta katalogowa
