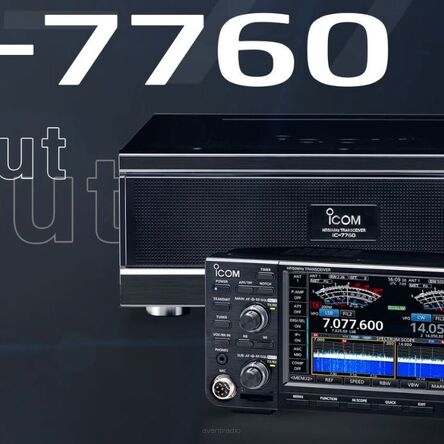

IC-7760 Icom HF/VHF Transceiver

  • Dodaj recenzję:
  • Dostępność: Zapytaj Zapytaj
  • szt.
  • Cena netto: 23 658,54 zł 29 100,00 zł
  • Niedostępny

• Innowacyjny styl: Oddzielna głowica sterująca i część RF.
• Wysoka moc wyjściowa 200 W, zarówno w pasmach HF, jak i 50 MHz.

Oddzielna konfiguracja głowicy sterującej i pokładu RF.
Ulepszona elastyczność instalacji i oszczędność miejsca podczas pracy

IC-7760 składa się z oddzielnej głowicy zdalnego sterowania i pokładu RF i wykorzystuje kabel LAN do połączenia między nimi. Zwiększa to elastyczność instalacji. Kabel sterujący (3 m, 9,8 ft) jest dostarczany z transceiverem, a dostępny w sprzedaży kabel LAN* może być użyty do zainstalowania pokładu RF w bardziej odległym miejscu. Umożliwia umieszczenie pokładu RF w szafie lub innym miejscu z dala od pulpitu stacji, zapewniając ciche środowisko baraku z dala od hałasu wentylatora używanego do rozpraszania ciepła generowanego przez pokład RF.

* Kabel LAN: Cat5e lub wyższy. Długość kabla: Maksymalnie 100 m, 328 stóp

Oferuje zdalną obsługę wewnętrzną za pośrednictwem domowego połączenia LAN


Zdalna obsługa wewnętrzna

IC-7760 można podłączyć do głowicy sterującej i pokładu RF za pośrednictwem przewodowej domowej sieci LAN*. Daje to użytkownikowi jeszcze większą elastyczność pokładu RF. Ze względu na prostą konfigurację, która nie wymaga komputera, głowicę sterującą 7760 można przenosić w dowolne miejsce w domu i obsługiwać nie tylko z chaty, ale także z salonu itp., o ile dostępne jest połączenie LAN.

* Komunikacja między głowicą sterującą a pokładem RF zależy od środowiska sieciowego, w którym jest używany. Wymagany jest Gigabit Ethernet.
Głowica sterująca może być używana w innym segmencie sieci niż pokład RF, np. przez przełącznik sieciowy.

Podwójne, niezależne odbiorniki

Schemat blokowy odbiornika

IC-7760 ma niezależne odbiorniki MAIN/SUB, od anteny do głośnika, dzięki czemu jedna sekcja odbiornika nie ma wpływu na drugą, zapewniając jednoczesny odbiór dwóch sygnałów w różnych pasmach/trybach z identyczną wydajnością. Podobnie jak w przypadku IC-7851, podwójne oscyloskopy widma zapewniają równoczesne wyświetlanie pasm MAIN i SUB, umożliwiając operatorowi zobaczenie zmieniających się warunków pasma.

Zaawansowany system bezpośredniego pobierania próbek RF

IC-7760 wykorzystuje system bezpośredniego próbkowania RF, w którym sygnały RF są bezpośrednio konwertowane na sygnały cyfrowe, a sygnały są przetwarzane przez FPGA (Field Programmable Gate Array). System ten unika nieliniowych zniekształceń, które występują w etapach miksera podczas przetwarzania sygnału analogowego. Ponadto, dzięki zastosowaniu jednostek DSP zarówno w deku RF, jak i głowicy sterującej, IC-7760 jest w stanie obsługiwać złożone przełączanie ścieżek audio z powodu różnych wejść i wyjść interfejsu, jednocześnie minimalizując opóźnienie w środowisku domowej sieci LAN.

Przegląd schematu blokowego

DIGI-SEL i przedwzmacniacz

DIGI-SEL (Digital Pre-selector) jest wysoce skuteczny w odrzucaniu silnych sygnałów poza pasmem, takich jak sygnały ze stacji nadawczych lub operacji multi-multi. W konwencjonalnych modelach (takich jak IC-7850/51 lub IC-7610) obwód DIGI-SEL znajdował się wkrótce za wejściem RF (antena), aby zapobiec zniekształceniom sygnału przez zakłócenia poza pasmem. Nawet jeśli przedwzmacniacz był włączony, współczynnik szumów (czułość odbiornika) nie mógł zostać poprawiony, ponieważ DIGI-SEL miał stratę wstawiania ze względu na wąskie pasmo. W IC-7760, który jest systemem bezpośredniego próbkowania, DIGI-SEL zapobiega przepełnieniu (OVF) z powodu niepożądanych sygnałów poza pasmem, a nie zniekształceń sygnału, a przedwzmacniacz wykorzystuje przetwornik analogowo-cyfrowy, aby w pełni wykorzystać swój zakres dynamiczny. Gdy przedwzmacniacz jest włączony w IC-7760, przedwzmacniacz najpierw wzmacnia zamierzony sygnał, a następnie DIGI-SEL filtruje niechciane sygnały poza pasmem. Dzięki temu przedwzmacniacz może współpracować z DIGI-SEL.

Porównanie DIGISEL i PREAMP

Łącznie 15 oddzielonych filtrów pasmowo-przepustowych (BPF)

Płytki BPF na jednostce RF

Podczas gdy poprzedni model obejmował pasma HF z 9-separowanym filtrem pasmowo-przepustowym (BPF), IC-7760 wykorzystuje 11-separowany filtr pasmowo-przepustowy (BPF) w pasmach HF. Ponadto, dzięki zastosowaniu ostrych filtrów wyspecjalizowanych dla każdego pasma amatorskiego, filtr BPF skutecznie tłumi sygnały interferencyjne poza pasmem w etapie RF i zapobiega przepełnieniu w przetworniku A/



Moc wyjściowa 200 W, współczynnik wypełnienia 100%

Technologia DPD (Digital Pre-Distortion)

Funkcja DPD koryguje zniekształcenia nieliniowe na wzmacniaczu końcowym poprzez wcześniejsze zastosowanie zniekształceń odwrotnych. Czysta transmisja sygnału jest osiągana przy jednoczesnym zapewnieniu 200 W wysokiej mocy wyjściowej. Funkcja DPD działa również przy mocy wyjściowej 1 kW w połączeniu z IC-PW2*.

 Do stosowania z IC-PW2 wymagany jest kabel sprzężenia zwrotnego DPD OP

100% współczynnik wypełnienia przy mocy wyjściowej 200 W

IC-7760 wykorzystuje tranzystor LDMOS-FET klasy 450 W 65 V w sekcji PA, w połączeniu z dużym radiatorem i efektywnym systemem chłodzenia, aby osiągnąć pełną moc 200 W przy pełnym obciążeniu*. Możliwa jest również ciągła praca w trybie FT8. Ponadto modulacja i konwersja częstotliwości są wykonywane poprzez cyfrowe przetwarzanie sygnału, przetwornik D/A bezpośrednio wyprowadza częstotliwość transmisji, uzyskując najczystszą transmisję C/N. Dzięki zastosowaniu tranzystora FET o mocy 450 W przy mocy wyjściowej 200 W, PA osiąga doskonałe charakterystyki IMD.

* 200 W i 1 godzina ciągłej transmisji przy napięciu wejściowym 100 V AC (w temperaturze otoczenia 25 ℃.)


Jednostka PA z dużym radiatorem

Efektywny system chłodzenia z czterema wentylatorami

Wbudowany automatyczny tuner antenowy

Jednostka tunera antenowego

IC-7760 zawiera wewnętrzny tuner antenowy typu przekaźnika mechanicznego jako pierwszy w naszych modelach 200 W. Zapewnia szybsze strojenie niż konwencjonalny typ z kondensatorem zmiennym. Po dostrojeniu informacje o dopasowaniu są automatycznie przywoływane przy następnym wyborze częstotliwości, co ułatwia płynne zmiany pasma i działanie w wielu pasmach.

Podwójny wyświetlacz sterujący


Przykład ustawienia miernika

Głowica sterująca IC-7760 ma dwa wyświetlacze główny i pomocniczy. Wyświetlacze to jeden wyświetlacz główny o szerokości 7 cali (800 × 480 pikseli, WVGA) i jeden wyświetlacz pomocniczy o przekątnej 2,4 cala (320 × 240 pikseli), a oba wyświetlacze są ekranami dotykowymi. Wyświetlacz główny pokazuje informacje niezbędne do działania, w tym częstotliwości robocze MAIN/SUB, ustawienia/stan działania każdej funkcji, a także zakres widma, miernik S i komunikaty dekodowania RTTY/PSK31/63.

■2,4-calowy dodatkowy wyświetlacz

2,4-calowy podwyświetlacz może wyświetlać ustawienia filtra, różne mierniki i rejestr układania pasm. Ekran ustawień filtra może wyświetlać szerokość pasma przepustowego filtra IF i kształt filtra IF nałożony na sygnał pasma przepustowego filtra IF. Ta funkcja pokazuje widoczne obrazy podwójnych PBT, ręczne efekty wcięcia. Ulepszona widoczność informacji zwiększa funkcjonalność i zapewnia płynniejszą p


Rejestr układania pasm

Podwójny zakres widma i wodospad

Podwójny zakres widma zapewnia doskonałą prędkość przemiatania, rozdzielczość i szeroki zakres dynamiki 100 dB z łączonym przetwarzaniem FPGA, DSP i CPU dla pasma głównego i podrzędnego. Może również monitorować dwa różne pasma w tym samym czasie, co jest przydatne do monitorowania warunków i podczas zawodów. Podwójne zakresy mogą być wyświetlane w układzie od lewej do prawej lub od góry do dołu, w zależności od sytuacji i potrzeb. W trybie Continuous SCROLL na ekranie zakresu można zobaczyć szerokie pasmo przekraczające 1 MHz. Wyświetlacz wodospadu pokazuje zmiany w widmie częstotliwości w pionie, umożliwiając użytkownikowi znalezienie słabego sygnału, który jest trudny do wykrycia za pomocą zakresu widma. Zwiększa możliwości QSO bez pomijania słabych stacji DX.

Elastyczność zakresu audio

Ekran Audio Scope pokazuje składowe częstotliwości sygnału nadawanego i odbieranego na oscyloskopie FFT oraz składowe jego przebiegu na oscyloskopie. Audio Scope ułatwia monitorowanie charakterystyk sygnału, takich jak poziom kompresora mikrofonu, szerokość filtra i filtr wycinający. Możesz monitorować otrzymane przebiegi kluczowania CW w oscyloskopie.

Przykład formularza CW Keying

■Specyfikacja Audio Scope

Zakres FFT z kaskadą Oscyloskop
・Tłumik oscyloskopu: 0 dB, －10 dB, －20 dB, －30 dB
・Wyświetlacz wodospadu oscyloskopu FFT: WŁ./WYŁ.
・Typ przebiegu oscyloskopu: Linia, Wypełnienie
・Kolor przebiegu oscyloskopu: Regulowany		 ・Poziom oscyloskopu: 0 dB, －10 dB, －20 dB, －30 dB
・Czas przemiatania: 1 ms, 3 ms, 10 ms, 30 ms, 100 ms, 300 ms/działkę
・Kolor przebiegu oscyloskopu: regulowany


Funkcja 06Pełna kontrola funkcji głowicy i pokładu RF

Podwójne głośniki. Poprzez rozdzielenie dźwięku MAIN/SUB na lewy i prawy głośnik, odpowiednio, poprawiono rozróżnianie dźwięku podczas działania Dualwatch. Dźwięk MAIN/SUB można ustawić na wyjście stereo lub mono z obu głośników.

Menu PRESET FT8

Wprowadzony wraz z IC-7300, ponieważ FT8 jest aktywnie używany na całym świecie w codziennej pracy, jak również w ekspedycjach DX. FT8 można łatwo skonfigurować, po prostu wybierając go z pamięci [Preset], a wszystkie niezbędne elementy można ustawić jednocześnie. Ponadto, powracając do normalnych ustawień z FT8, po prostu wybierz pamięć [Normal], aby uzyskać płynne przejście. Ponadto, do 3 pamięci [Preset] można zapisać w ustawieniach wstępnych SSTV, a także w przyszłych nowych trybach cyfrowych, które mają być obsługiwane.

RC-28 dla drugiego pokrętła VFO



Gniazdo karty SD

Gniazdo na kartę SD jest dostępne jako interfejs do przechowywania danych. Oprócz nagrań głosowych połączeń wychodzących i przychodzących, w pamięci można zapisać dzienniki dekodowania RTTY/PSK, przechwycone obrazy wyświetlacza, ustawienia użytkownika i aktualizacje oprogramowania sprzętowego. Można również przechowywać pamięci głosowe wysyłane w trybach telefonu i pamięci wiadomości wysyłane w trybach CW/RTTY/PSK. Ponadto, gdy operator zostanie zastąpiony, operator może po prostu załadować swoje preferowane ustawienia z pamięci, aby natychmiast rozpocząć pracę.



Ekran dotykowy i pokrętło wielofunkcyjne

ołączenie ekranu dotykowego i pokrętła multi-dial zapewnia łatwy dostęp do różnych ustawień. Po naciśnięciu pokrętła multi-dial elementy menu pojawiają się po prawej stronie wyświetlacza obok pokrętła. Dotknij tego menu, aby wybrać element, a następnie obróć pokrętło multi-dial, aby dostosować poziom, zapewniając znacznie szybszy dostęp do różnych funkcji, takich jak moc RF, wzmocnienie mikrofonu, DIGI-SEL i funkcje notch.

Wyjście sygnału I/Q


Złącze USB na pokładzie RF (wymagany kabel USB 3.0)

Sygnały I/Q odbierane przez IC-7760 mogą być wyprowadzane z dedykowanego złącza sygnału I/Q (USB na pokładzie RF) do komputera w celu uzyskania wyjścia cyfrowego. Używając sygnałów I/Q na HDSDR (freeware), możesz słuchać odebranych sygnałów lub wyświetlać zakres widma na komputerze. Używany w połączeniu z CW Skimmer* lub N1MM Logger+*, możesz wirtualnie dekodować wszystkie sygnały Morse'a w paśmie operacyjnym. Ta funkcja jest szczególnie przydatna do kontestowania i polowania na DX oraz skutecznego wywołania zwrotnego podczas pracy z podziałem.

* Pakiet sterowników USB I/Q można pobrać ze strony internetowej Icom.
  Oprogramowanie HDSDR, CW Skimmer i N1MM Logger+ nie jest dostarczane przez Icom.



Pilot zdalnego sterowania RS-BA1

Niezależnie od tego, czy znajdujesz się w odległej części domowego QTH, czy w odległej lokalizacji gdzieś na świecie, oprogramowanie RS-BA1 w wersji 2 umożliwia obsługę IC-7760. Funkcji Dualwatch i podwójnych zakresów widma z funkcjami wodospadu można używać na zdalnym komputerze. Dzięki dodaniu złącza Ethernet komputer stacji bazowej nie jest wymagany.

Złącze DVI-D


Wyświetlacz zewnętrzny

IC-7760 ma złącze DVI-D na głowicy zdalnego sterowania, aby wysyłać sygnały cyfrowe do zewnętrznego wyświetlacza bez degradacji sygnału. Główny wyświetlacz można odbić lustrzanie na dużym wyświetlaczu zewnętrznym.

Inne wyjątkowe cechy

Antena odbiorcza

  • Złącza RX IN/OUT typu BNC do podłączenia anteny odbiorczej lub zewnętrznego BPF/przedwzmacniacza

Tryb CW

  • Kształtowanie przebiegu CW sterowane przez FPGA
  • Wielofunkcyjny klucz elektroniczny
  • Regulacja wysokości dźwięku CW w zakresie 300 Hz ~ 900 Hz (krok 5 Hz)
  • Funkcja automatycznego powtarzania
  • Normalny lub krótki styl liczbowy Morse'a
  • Podwójny system podnośnika kluczykowego
  • Pełne włamanie i częściowe włamanie
  • Automatyczne strojenie CW
  • Funkcja APF (filtr szczytowy audio) umożliwia regulację kształtu filtra, szerokości i poziomu AF
  • Praca w paśmie 136 kHz (tylko wersja EUR)

Odbiornik

  • Odbiornik 30 kHz ~ 60 MHz (Niektóre częstotliwości nie są gwarantowane.)
  • Dwa rodzaje przedwzmacniaczy
      Przedwzmacniacz 1: Poprawia intermodulację
      Przedwzmacniacz 2: Przedwzmacniacz o dużym wzmocnieniu
  • Tłumik zmienny 3 dB ~ 45 dB (krok 3 dB)
  • Funkcja IP+ poprawia wydajność punktu przecięcia trzeciego rzędu
  • Funkcja śledzenia pasma głównego/pomocniczego dla odbioru różnorodnego
  • Filtr audio Twin Peak dla trybu RTTY
  • Koder i dekoder RTTY/PSK
  • Regulowana stała czasowa AGC od 0,1 do 6 sekund (tryb FM jest stały)

Nadajnik

  • Funkcja monitora TX
  • Sterowanie mocą we wszystkich trybach
  • Funkcja VOX (transmisja sterowana głosem)
  • Złącze transwertera typu BNC
  • Korektor mikrofonu
  • Regulowana szerokość pasma transmisji
  • 50 tonów CTCSS
  • Funkcja limitu mocy nadawczej dla każdego pasma

Działanie

  • Notatnik przechowujący do 10 częstotliwości i trybów pracy
  • Funkcja szybkiego dzielenia
  • Szybka funkcja Dualwatch
  • Regulacja wzmocnienia RF i wyciszania szumów za pomocą pokrętła
  • RIT i ⊿TX zmienne do 9,999 kHz
  • Funkcja zegara UTC/lokalnego i timera
  • Strojenie i wyświetlanie wysokości dźwięku 1 Hz
  • Funkcja blokady tarczy
  • Regulowany główny hamulec tarczowy
  • Gniazda głośników zewnętrznych do odbiorników głównych i pomocniczych
  • Funkcja wygaszacza ekranu
  • Miernik wielofunkcyjny (miernik S, moc, ALC, COMP, SWR, Id, Vd i TEMP)
  • Funkcja automatycznego dostrajania krok po kroku
  • Sterowanie zewnętrznym tunerem antenowym AH-730 (po podłączeniu AH-730 moc wyjściowa określonego zacisku antenowego jest automatycznie ustawiana na 100 W lub mniej)
  • Wyciszenie MAIN/SUB AF
  • Regulowane podświetlenie LCD/LED
  • Port USB do opcjonalnego podłączenia RC-28, klawiatury, myszy i pamięci flash USB







SPECIFICATIONS

GENERAL
Type: Amateur HF/VHF transceiver
Frequency range: TX: 10-160 m + WARC / 6 m (Also 60 m for USA and 136 KHz for Europe)
RX: 0.03-60 MHz
Tuning steps: Down to 1 Hz
Frequency stability: Less than ±0.5 ppm @ 0 to 50°C (32 to 122°F)
Mode: AM / FM / SSB / CW / RTTY / PSK31 and 63
Channels / memory management: 99 regular
2 scan edges
Repeater shift / offset:
Power supply: RF deck
Mains: 90-264 VAC (3-pin IEC C14 connector)
Control head
15 VDC (Male barrel jack, center positive)
Current drain / power consumption: RX: 150 VA
TX: Max 800 VA
Antenna impedance / connector: 16.7-150 ohm (ATU range) / Four SO-239 + two BNC (RX in/out)
Dimensions (W*H*D): Control head:340*118*104 mm (13.4*4.6*4.1")
RF deck:425*149*442 mm (16.7*5.9*17.4")
Weight: Control head:2.3 Kg (5.1 lb)
RF deck:15.8 Kg (34.8 lb)
Other features: Separate control head and RF deck. Remote control via LAN. Two touch
displays; one 7" main and one 2.4" sub. Dual identical independent
receivers and two speakers. Dual spectrum/waterfall display. Audio
scope display. Two DSP (One in the RF deck and one in the controller).

Digital preselector. A total of 15 separate bandpass filters. I/Q output.
The transmitter employs digital pre-distortion technology for a clean
output signal. Built-in auto-ATU. RTTY/PSK encoder/decoder. SD card slot.
DVI-D jack for external display.

Main/Sub band tracking function for diversity reception. VOX. Transverter
jack. Microphone equalizer. CTCSS/PL. Screen saver. USB port for RC-28,
keyboard, mouse and flash drive connection. Electronic keyer.


RECEIVER SECTION
Receiver system: Direct sampling superheterodyne
IF: 12 KHz
Sensitivity:

HF: Preamp 1 ON. 50 MHz: Preamp 2 ON.

AM (10 dB S/N. Soft filter)
0.5-1.8 MHz: 6.3 uV
1.8-30 MHz: 2 uV
6 m: 1 uV
FM (12 dB SINAD. Soft filter)
1.8-30 MHz: 0.5 uV
6 m: 0.32 uV
SSB/CW (10 dB S/N. Soft filter)
135 KHz: 1.41 uV
1.8-30 MHz: 0.16 uV
6 m: 0.13 uV
Selectivity: AM (Filter: Sharp, BW: 6 KHz)
6 KHz (-6 dB)
15 KHz (-60 dB)
FM (Filter: Sharp, BW: 15 KHz)
12 KHz (-6 dB)
20 KHz (-60 dB)
SSB (Filter: Sharp, BW: 2.4 KHz)
2.4 KHz (-6 dB)
3.6 KHz (-60 dB)
CW (Filter: Sharp, BW: 500 Hz)
500 Hz (-6 dB)
700 Hz (-60 dB)
RTTY (Filter: Sharp, BW: 500 Hz)
500 Hz (-6 dB)
700 Hz (-60 dB)
Image rejection: HF: 70 dB
6 m: 70 dB
AF output power / speaker: 2 W at 10% distortion / 8 ohm
External speaker connector: Two TS minijacks (3.5 mm)


TRANSMITTER SECTION
RF output power:
AM: 0.25-25 W
FM: 1-200 W
SSB (PEP): 1-200 W
CW: 1-200 W
RTTY/PSK: 1-200 W

100% duty cycle!
Modulation system: AM: Digital low power modulation
FM: Digital reactance modulation
SSB: Digital PSN modulation
Max FM deviation (Factory set): ±? KHz
Spurious emissions: HF: Better than -50 dB
6 m: Better than -66 dB
Microphone impedance / connector: 600 ohm / 8-pin (Male locking ring jack)
Microphone input level: ? mV


MISCELLANEOUS
Manufactured: Japan, 2024-202x
