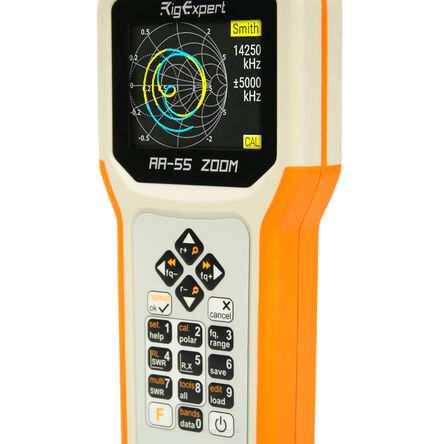

RigExpert AA-55 ZOOM
AA-55 ZOOM jest przenośnym analizatorem antenowym, przeznaczonym do pomiaru SWR (współczynnik fali stojącej),
strat sygnału zwrotnego, straty w kablu, a także innych parametrów systemów kablowych i antenowych w zakresie od 60 kHz do 55 MHz.
AA-55 ZOOM różni się od poprzednich modeli tym, że posiada:
· Powiększony kolorowy wyświetlacz TFT o przekątnej 3,2 cala (320 × 240).
· Szybkość skanowania wzrosła powyżej AA-54.
· Duże wodoodporne klawisze na klawiaturze.
· Takie same wymiary jak nasze AA-30/54/170.
DANE TECHNICZNE
Zakres częstotliwości: 0,06 do 55 MHz
Wejście częstotliwości: rozdzielczość 1 kHz Pomiar dla systemów 25, 50, 75 i 100 Ohm
Zakres pomiarowy SWR: od 1 do 100 w trybach numerycznych,
1 do 10 w trybach wykresów
Wyświetlacz SWR: wskaźnik numeryczny lub analogowy
Zakres R i X: 0-10000, -10000-10000 w trybach numerycznych,
0-1000, -1000-1000 w trybach wykresu
Tryby wyświetlania:
- SWR, zwarcie, R, X, Z, L, C przy pojedynczej częstotliwości
- Wykres SWR, od 20 do 500 punktów
- R, wykres X, od 20 do 500 punktów
- Wykres Smitha, od 20 do 500 punktów
- Wykres straty powrotu, od 20 do 500 punktów
- Narzędzia do kabli (straty i impedancja charakterystyczna)
Opcjonalna kalibracja przy krótkotrwałym obciążeniu.
Wejście RF:
- Kształt sygnału wyjściowego: kwadratowy, od 0,06 do 55 MHz
- Moc wyjściowa: +13 dBm (przy obciążeniu 50 Ohm)
Zasilanie:
- Dwa akumulatory Ni-MH 1,2 V, typ AA *
- Max. 4 godziny ciągłego pomiaru, max. 2 dni w trybie gotowości, gdy są używane całkowicie naładowane baterie
- Gdy analizator jest podłączony do komputera lub zasilacza prądu stałego z gniazdem USB, pobiera energię z tych źródeł
Interfejs:
- Klawisze 6 × 3 na wodoodpornej klawiaturze
- Wielojęzyczne menu i ekrany pomocy
- Połączenie USB z komputerem osobistym
Wymiary: 103 mm x 207 mm x 37 mm (4,1 cala x 8,1 cala x 1,4 cala)
Temperatura pracy: 0 ... 40 C (32 ... 104 F)
Waga: 310 g (10,9 oz) bez baterii
* Baterie nie są dołączone do analizatora.
