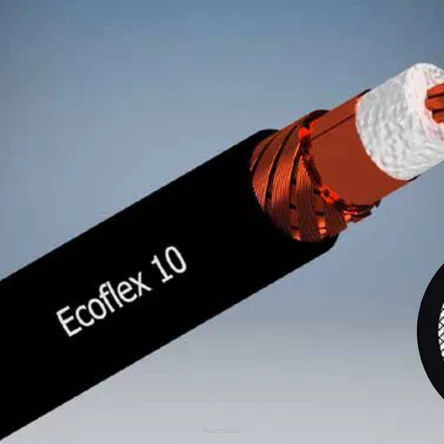

ECOFLEX 10 Kabel koncentryczny SSB
- Dodaj recenzję:
- Producent: SSB
-
Dostępność:
dostępny
- m
- Cena netto: 23,98 zł / m 29,50 zł / m
Tłumienie 1GHz/100m: 14,2dB
Maksymalna moc RF przy1GHz: 350W
Praca do 6GHz!
Impedancja 50 Ohm
Pojemność 78 pF/m
Współczynnik skrócenia 0,85
Tłumienie ekranu 1 GHz >90 dB
Żyła wewnętrzna Skręcany drut miedziany, OFC, 7x1,0 mm
Dielektryk PE low-loss compound
Średnica zewnętrzna 10,2 mm
Promień zagięcia min. 40 mm
Waga (100 m) 13,1 kg
Maksymalne długości w jednym odcinku to 202 mb oraz 404 mb
Firma Avanti jest jedynym w Polsce autoryzowanym partnerem firmy SSB.
Zapraszamy do zapoznania się z pełnym katalogiem produktów tej renomowanej niemieckiej firmy.
Ecoflex®
Ecoflex10® to kabel koncentryczny o typowej średnicy 10,2mm. Żyła sygnałowa wykonana jest ze splotu miedzianych drucików, co ułatwia montaż i sprawia, że kabel jest bardzo elastyczny, przez co wygodny w użyciu. Ekranowanie wykonane jest z folii miedzianej pokrytej pianką PE z dodatkowym oplotem miedzi.
Niskie tłumienie kabli SSB uzyskiwane jest dzięki zaawansowanej, unikalnej technologii dielektryka PE-LLC, która pozwala uzyskać stopień spienienia powyżej 70%. Dielektryk dzięki swym właściwościom jest odporny na wilgoć i wodę, co zapewnia długi czas eksploatacji.
Żyła środkowa Ecoflex10 wykonana jest z nisko-tlenowej miedzi (OFC). Ekran kabla natomiast miedzianej folii (100% pokrycia) zabezpieczonej pianką PE oraz dodatkowego gęstego oplotu również z miedzi OFC o 72% pokrycia. Dzięki temu uzyskana efektywność tłumienia wynosi powyżej >90dB@1GHz. Zastosowanie zaawansowanej pianki PE-LLC oraz folii aluminiowej pozwala uzyskać małe promienie zagięcia kabla, co ułatwia jego układanie. Zewnętrzna, czarna osłona wykonana jest z PE o zmniejszonym dymieniu oraz zabezpieczona przed promieniowaniem UV.
Kabel koncentryczny Ecoflex10® polecamy do wszelkich zastosowań radiokomunikacyjnych. Jest idealnym wyborem do wykonywania głównych linii zasilających w systemach radiokomunikacji profesjonalnej. Dedykowane złącza typu N, 7-16 montowane są w kilka minut bez użycia narzędzi, co jest bardzo wygodne dla instalatorów.
Czy droższy kabel się opłaca?
W przeciwieństwie do konkurencji Ecoflex 10 jest wykonany w pełni z beztlenowej miedzi OFC, co zapewnia lepsze ekranowanie i dłuższą żywotność kabla. Ecoflex10 może być używany na teleskopowych masztach antenowych (wozy transmisyjne, mobilne centra dowodzenia) oraz zasobnikach bębnowych. Niskie tłumienie, dłuższa żywotność, lepsze ekranowanie = mniejsze i tańsze anteny, niższe maszty, niższa moc RF, mniej zakłóceń, sprawnie działające radio.
| Specyfikacja | |
| Żyła środkowa: | splot z miedzi OFC, 7x1mm |
| Średnica żyły środkowej: | 2,85mm |
| Dielektryk: | sprężona pianka PE |
| Średnica dielektryka: | 7,25mm |
| Ekran pierwszy: Pokrycie |
folia aluminiowa pokryta PE 100% |
| Ekran drugi: Pokrycie |
plecionka z miedzi 72% |
| Płaszcz: | czarne PVC, zabezpieczone UV |
| Średnica zewnętrzna: | 10,2mm |
| Waga: | 131g/m |
| Minimalny promień zgięcia: - pojedynczego: - 15 powtarzających się: |
40mm 80mm |
| Zakresy temperatur: - magazynowania: - instalacji: - pracy: |
|
| Siła ciągnięcia: | 5daN |
| Specyfikacja elektryczna | |
| Impedancja: | 50ohm |
| Pojemność: | 78pF/m |
| Współczynnik skrócenia: | 0,85 |
| Efektywność ekranowania dla 1GHz: | >90dB |
| Rezystancja DC: - żyła środkowa: - ekran: |
3,3Ω/km 8,4 Ω/km |
| Napięcie szczytowe RF: | 1kV |
