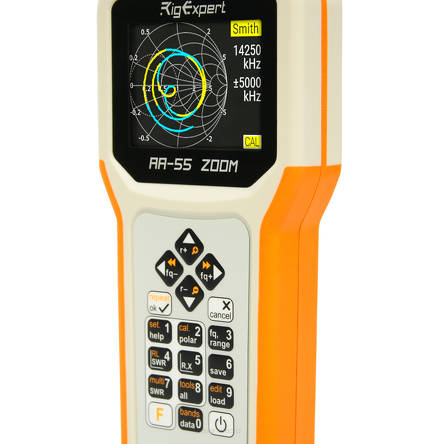

RigExpert AA-55 ZOOM

AA-55 ZOOM jest przenośnym analizatorem antenowym, przeznaczonym do pomiaru SWR (współczynnik fali stojącej),
strat sygnału zwrotnego, straty w kablu, a także innych parametrów systemów kablowych i antenowych w zakresie od 60 kHz do 55 MHz.

AA-55 ZOOM różni się od poprzednich modeli tym, że posiada:
· Powiększony kolorowy wyświetlacz TFT o przekątnej 3,2 cala (320 × 240).
· Szybkość skanowania wzrosła powyżej AA-54.
· Duże wodoodporne klawisze na klawiaturze.
· Takie same wymiary jak nasze AA-30/54/170.

DANE TECHNICZNE

Zakres częstotliwości: 0,06 do 55 MHz

Wejście częstotliwości: rozdzielczość 1 kHz Pomiar dla systemów 25, 50, 75 i 100 Ohm

Zakres pomiarowy SWR: od 1 do 100 w trybach numerycznych,
1 do 10 w trybach wykresów

Wyświetlacz SWR: wskaźnik numeryczny lub analogowy

Zakres R i X: 0-10000, -10000-10000 w trybach numerycznych,
0-1000, -1000-1000 w trybach wykresu

Tryby wyświetlania:

- SWR na jednej lub wielu częstotliwościach
- SWR, zwarcie, R, X, Z, L, C przy pojedynczej częstotliwości
- Wykres SWR, od 20 do 500 punktów
- R, wykres X, od 20 do 500 punktów
- Wykres Smitha, od 20 do 500 punktów
- Wykres straty powrotu, od 20 do 500 punktów
- Narzędzia do kabli (straty i impedancja charakterystyczna)

Opcjonalna kalibracja przy krótkotrwałym obciążeniu.

Wejście RF:

- Typ złącza: UHF (SO-239)
- Kształt sygnału wyjściowego: kwadratowy, od 0,06 do 55 MHz
- Moc wyjściowa: +13 dBm (przy obciążeniu 50 Ohm)

Zasilanie:

- Dwie baterie alkaliczne 1,5 V, typ AA
- Dwa akumulatory Ni-MH 1,2 V, typ AA *
- Max. 4 godziny ciągłego pomiaru, max. 2 dni w trybie gotowości, gdy są używane całkowicie naładowane baterie
- Gdy analizator jest podłączony do komputera lub zasilacza prądu stałego z gniazdem USB, pobiera energię z tych źródeł

Interfejs:

- Kolorowy wyświetlacz TFT o przekątnej 320 × 240
- Klawisze 6 × 3 na wodoodpornej klawiaturze
- Wielojęzyczne menu i ekrany pomocy
- Połączenie USB z komputerem osobistym

Wymiary: 103 mm x 207 mm x 37 mm (4,1 cala x 8,1 cala x 1,4 cala)

Temperatura pracy: 0 ... 40 C (32 ... 104 F)

Waga: 310 g (10,9 oz) bez baterii



* Baterie nie są dołączone do analizatora.
