Karta katalogowa FTA-550L / FTA-750L (PDF)

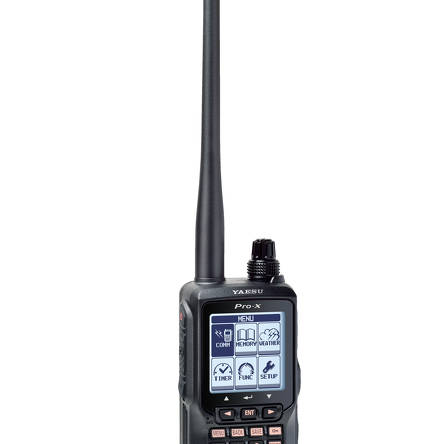

Radiotelefon lotniczy z wbudowanym wyświetlaczem nawigacji ILS i VOR.
Przeznaczony na kraje Unii Europejskiej, posiada znak CE.
W skład kompletu wchodzi:
- część nadawczo-odbiorcza
- antena
- akumulator 7,4V/1800mAh
- ładowarka
- adapter do zapalniczki samochodowej
- przejściówka do zestawu nagłownego
- pojemnik na baterie alkaliczne
- klips
- przewód USB
- instrukcja obsługi w języku angielskim
Podstawowe funkcje i cechy:
- wyświetlacz nawigacji VOR
- wyświetlacz nawigacji ILS (lokalizator)
- moc wyjściowa 5W
- odstęp międzykanałowy 25 kHz oraz 8.33 kHz
- duży wyświetlacz Matrix LCD (43,2 mm x 43,2 mm; 160 x 160 pikseli)
- 200 kanałów pamięci; możliwość zapisu ich nazwy przy pomocy 15 znaków alfanumerycznych
- podświetlana klawiatura i wyświetlacz z możliwością ustawienia poziomu jasności
- ochrona IPX5
- głośne wyjście audio (800mW)
- łatwy w obsłudze, intuicyjny system menu
- wymiary: 62 x 133 x 34 mm (bez gałek i anteny)
- waga: 410g
SPECYFIKACJA FTA-550L
|
Ogólne |
|
|
zakres częstotliwości odbioru |
108,000 – 136,975 MHz (NAV, COM) |
|
zakres częstotliwości nadawania |
118,000 – 136,975 MHz |
|
kroki strojenia |
25 kHz / 8,33 kHz |
|
typ emisji |
AM |
|
napięcie zasilania |
6– 9,5V DC |
|
pobór prądu |
300 μA (Power Off) |
|
zakres temperatury pracy |
-10ºC do +60ºC |
|
wymiary |
62 x 133 x 34 mm (szerokość x wysokość x grubość) z SBR-12Li |
|
waga |
410 g z baterią, anteną i klipsem |
|
Nadajnik |
|
|
moc wyjściowa |
5,0W (PEP), 1,5 W (Carrier Power) |
|
stabilność częstotliwości |
lepsza niż +/-1 ppm (-10ºC do +60ºC ) |
|
modulacja |
niski poziom modulacji amplitudy |
|
typ mikrofonu wewnętrznego |
pojemnościowy |
|
impedancja mikrofonu zewnętrznego |
150 Ω |
|
emisja sygnałów niepożądanych |
>70 dB |
|
Odbiornik |
|
|
typ odbiornika |
superheterodyna z podwójną przemianą częstotliwości |
|
częstotliwości pośrednie |
47,25 MHz & 450 kHz |
|
czułość |
lepsza niż 0,8 μV (6 dB S/N, 1 kHz, modulacja 30%) |
|
selektywność |
>8 kHz/-6 dB |
|
selektywność międzykanałowa |
|
|
moc audio |
0,8 W @ 16Ω dla 10% THD |
