Bezpośrednie próbkowanie RF przenosi Cię na wyższy poziom dzięki zaawansowanemu RMDR i prawdziwemu podwójnemu odbiorowi

Ulepszone zniekształcenia intermodulacyjne i czysta transmisja dzięki technologii Digital Pre-Distortion (DPD)

Układ IC-7610 (wymagana aktualizacja oprogramowania układowego) zapewnia funkcję Digital Pre-Distortion (DPD)* 1 . Technologia ta koryguje nieliniowe zniekształcenia na końcowym etapie wzmacniacza, poprzez wcześniejsze zastosowanie odwrotnych zniekształceń w sekcji Pre-Distortion w jednostce FPGA* 2 . Oczywiście w połączeniu z układem IC-PW2 funkcja DPD ma jeszcze większy wpływ.

  • * 1 Funkcja DPD wymaga oprogramowania układowego w wersji 1.41 lub nowszej.
    * 2 Nie dotyczy modulacji nieliniowej, takiej jak tryby FM, FSK i MSK.
Sprawadzony wraz z IC-7300, system bezpośredniego próbkowania RF firmy Icom sprawił, że wydajność SDR stała się przystępna cenowo. Bezpośrednie próbkowanie oznacza, że ​​przychodzące sygnały RF są digitalizowane przez przetwornik analogowo-cyfrowy i natychmiast przetwarzane przez układ FPGA (Field-Programmable Gate Array). Proces ten znacznie redukuje zniekształcenia, które naturalnie występują w różnych stopniach miksera występujących w tradycyjnych odbiornikach superhetrodynowych.

Niesamowite 110 dB* RMDR

Charakterystyka RMDR

System bezpośredniego próbkowania RF w IC-7610 jest w stanie osiągnąć 110 dB RMDR. Ta wydajność daje możliwość wyciągania słabych sygnałów z szumu silnych sygnałów sąsiednich. Istnieje różnica, którą można faktycznie usłyszeć, gdy pożądany sygnał wychodzi z pileupu!

* Wartość reprezentatywna przy separacji częstotliwości 2 kHz (częstotliwość odbierana: 14,2 MHz, tryb: CW, IF BW: 500 Hz)

Dostosowany VCXO jest używany jako zegar główny

VCXO

Redukcja szumu fazowego w odbiorniku zawsze stanowi wyzwanie, ponieważ jest to naturalna cecha odbiornika. Zegar główny IC-7610 wykorzystuje niskoszumowy VCXO (Voltage Controlled Crystal Oscillator) w połączeniu z wieloletnim doświadczeniem technicznym firmy Icom w projektowaniu wspólnego zasilacza dla VCXO i FPGA, co zapewnia ultraniski szum fazowy. Ponadto do IC-7610 można wprowadzić sygnał odniesienia 10 MHz w celu uzyskania większej precyzji.

Niezależny podwójny odbiornik

Niezależnie od tego, czy słuchasz obu stron rzadkiej stacji DX z podziałem, czy szukasz mnożnika na innym paśmie lub trybie, podwójne odbiorniki w IC-7610 mają wszystko, czego potrzebujesz. Dwa oddzielne preselektory DIGI-SEL, dwie oddzielne sieci filtrów pasmowo-przepustowych, wprowadzają dwa oddzielne przetworniki A/D do FPGA.

IGI-SEL dla pasma głównego i podrzędnego

Preselektory DIGI-SEL to filtry RF o ostrych, wąskich charakterystykach pasma przepustowego, zapobiegające przepełnieniu przetwornika analogowo-cyfrowego z dużych sygnałów poza pasmem podczas próbkowania sygnałów RF. Ponadto zmniejszane są składowe IMD trzeciego i wyższego rzędu. Jest to idealne rozwiązanie, gdy silne sygnały są odbierane w pile-upach konkursowych lub ze stacji nadawczych na sąsiednich częstotliwościach lub pasmach.

Charakterystyki pasma przepustowego BPF i preselektora
odbieranego na częstotliwości 7,22 MHz

Charakterystyka pasma przepustowego pomiędzy anteną
a preselektorem (na wyjściu preselektora)

Wysokiej jakości dźwięk głośnika

Aby dokończyć odbiornik, jest wewnętrzna obudowa głośnika. Obudowa jest dostrojona do odtwarzania czystego, naturalnie brzmiącego dźwięku i jest izolowana od obudowy radia, aby zapobiec szumom spowodowanym przez wibracje i rezonans panelu.

Konwersja cyfrowa (DUC) dla czystego TX


Charakterystyka szumu fazowego transmisji

Zrywając z tradycją mieszania sygnału nośnego z lokalnym oscylatorem, metoda Digital-Up-Conversion (DUC) jest używana do generowania wymaganego sygnału z przetwornika cyfrowo-analogowego. Wykres po prawej stronie pokazuje różnicę wprowadzoną przez tę nową konstrukcję.

Wbudowany automatyczny tuner antenowy

Jednostka tunera antenowego

Wbudowany automatyczny tuner antenowy zapamiętuje swoje ustawienia na podstawie częstotliwości nadawania, dzięki czemu może przywołać ustawienie strojenia, gdy zmieniasz pasma robocze. Funkcja awaryjnego tunera* umożliwia pracę przez krótkie okresy czasu z anteną o wysokim SWR.

* Moc wyjściowa nie jest gwarantowana, a moc może być ograniczona.

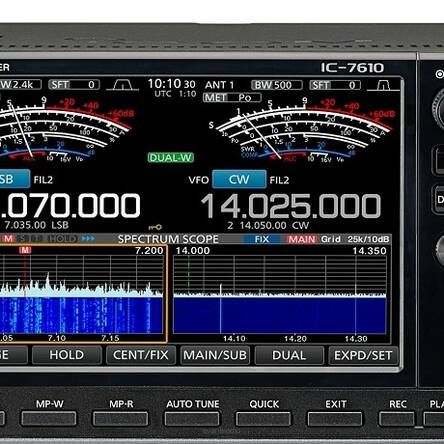

7-calowy kolorowy wyświetlacz z funkcją ekranu dotykowego

Duży, 7-calowy kolorowy wyświetlacz o wysokiej rozdzielczości (800 × 480 pikseli) wyświetla na pierwszy rzut oka różne informacje dotyczące obsługi i ustawień. Na wyświetlaczu wyraźnie widoczne są różne funkcje, na przykład podwójny oscyloskop ustawiony pionowo lub poziomo, symulowane mierniki analogowe oraz zdekodowane wiadomości w trybie RTTY, PSK31/63.

Podwójne odbiorniki, podwójne zakresy widma

* Liczba pikseli wyświetlana przy poziomie głośności 60 dB podczas odbioru sygnału.

IC-7610 zapewnia podwójny odbiór na różnych pasmach, podobnie jak szybkie, wysokiej rozdzielczości oscyloskopy widmowe. Niezależnie od tego, czy obserwujesz otwarcie pasma, pracujesz nad rzadkim podziałem operacyjnym stacji DX, czy szukasz mnożnika, możliwość oddzielnego obserwowania każdego odbiornika pozwala operatorowi skoncentrować się na pobieraniu słabego sygnału. Oscyloskopy zapewniają wiodącą w swojej klasie wydajność w zakresie rozdzielczości, prędkości przemiatania i zakresu dynamiki 100 dB. Tryb przewijania automatycznie utrzymuje sygnał roboczy w zakresie oscyloskopu. Aby łatwiej poruszać się po paśmie, podłącz mysz komputerową do portu USB w celu dostrojenia odbiorników metodą „wskaż i kliknij”.

Elastyczność zakresu audio

Przykład zakresu audio

Ekran Audio Scope pokazuje zarówno zakres FFT z wodospadem, jak i oscyloskop dla dźwięku nadawanego i odbieranego. Ułatwia to monitorowanie charakterystyk AF, takich jak poziom kompresora mikrofonu, szerokość filtra, filtr wycinający, a w CW można monitorować otrzymane formy fal kluczowania CW.

Ekran dotykowy i pokrętło wielofunkcyjne zapewniające płynną obsługę

Połączenie ekranu dotykowego i pokrętła wielofunkcyjnego zapewnia szybką i płynną obsługę. Po naciśnięciu pokrętła wielofunkcyjnego elementy menu są wyświetlane po prawej stronie wyświetlacza. Możesz wybrać element, dotykając ekranu, a poziomy możesz regulować, obracając pokrętło wielofunkcyjne.

Zdalny enkoder do drugiego pokrętła VFO

Opcjonalny zdalny enkoder RC-28 umożliwia dodanie zewnętrznego pokrętła Sub do sterowania pasmem Sub. Pasmo główne i pasmo Sub można przełączać przyciskami F1 i F2 i można je kontrolować za pomocą RC-28. Dioda LED nad przyciskami F1 i F2 włącza się, aby pokazać aktywne pasmo.

Złącze DVI-D do podłączenia zewnętrznego wyświetlacza

IC-7610 ma złącze DVI-D do zewnętrznego wyświetlacza. Częstotliwość pracy, informacje o ustawieniach i zakres widma można obserwować na dużym zewnętrznym wyświetlaczu.

Gniazdo karty SD i port USB do zapisywania danych

W przypadku używania karty SD lub pamięci flash USB można zapisywać i ładować rozmaite treści, w tym aktualizacje oprogramowania sprzętowego, kanały pamięci, przechwycone obrazy ekranu i inne ustawienia osobiste. Na karcie SD można zapisywać i wykorzystywać dźwięk TX/RX, pamięci głosowe, pamięci RTTY/CW i dzienniki dekodowania RTTY.

Wyjście sygnału I/Q

IC-7610 może wysyłać sygnały I/Q do podłączonego komputera. Używając sygnałów I/Q na HDSDR (freeware), możesz słuchać odebranych sygnałów lub obserwować zakres widma na komputerze. Używany w połączeniu z CW Skimmer (Shareware) lub N1MM Logger+ (Freeware), możesz wirtualnie dekodować wszystkie sygnały Morse'a w paśmie operacyjnym. Ta funkcja jest bardzo przydatna do konkursów i polowań DX, takich jak monitorowanie aktywności w paśmie i skuteczne wywołanie zwrotne w trybie split.

*Ta funkcja wymaga oprogramowania układowego w wersji 1.20 lub nowszej. Pobierz pakiet IC-7610 USB I/Q dla HDSDR. Więcej szczegółów znajdziesz w instrukcji obsługi IC-7610.

Uproszczony pilot zdalnego sterowania dla RS-BA1

Niezależnie od tego, czy znajdujesz się w odległej części domowego QTH, czy w odległej lokalizacji gdzieś na świecie, oprogramowanie RS-BA1 umożliwia Ci obsługę IC-7610. Możesz nie tylko kontrolować ustawienia radia i mieć obie ścieżki audio RX/TX, ale także wyświetlać zakres widma pojedynczego pasma z wodospadem. Dzięki dodaniu złącza Ethernet komputer stacji bazowej nie jest wymagany.



RS-BA1 Wersja 2

Inne wyjątkowe cechy

Antena odbiorcza

・ Złącza RX IN/OUT typu BNC do podłączenia anteny odbiorczej lub zewnętrznego BPF/przedwzmacniacza

Tryb CW

  • Kształtowanie przebiegu CW sterowane przez FPGA
  • Licznik numerów seryjnych konkursu
  • Normalny lub krótki styl liczbowy Morse'a
  • Podwójny system podnośnika kluczykowego
  • Pełne włamanie i częściowe włamanie
  • Automatyczne strojenie CW
  • Funkcja APF (filtr szczytowy audio) umożliwia regulację kształtu filtra, szerokości i poziomu AF
  • Wielofunkcyjny klucz elektroniczny
  • Regulacja wysokości dźwięku CW od 300 Hz do 900 Hz
  • Funkcja automatycznego powtarzania

Odbiornik

  • Odbiornik 30 kHz do 60 MHz (Niektóre częstotliwości nie są gwarantowane.)
  • Dwa rodzaje przedwzmacniaczy
    Przedwzmacniacz 1: Poprawia charakterystykę intermodulacyjną
    Przedwzmacniacz 2: Przedwzmacniacz o dużym wzmocnieniu
  • Tłumik zmienny 3 dB – 45 dB
  • Funkcja IP+ poprawia wydajność punktu przecięcia trzeciego rzędu
  • 101 kanałów pamięci
  • Koder i dekoder RTTY
  • Filtr audio Twin Peak dla trybu RTTY
  • Regulowana stała czasowa AGC od 0,1 do 6 sekund
  • Cyfrowy bliźniak PBT eliminuje zakłócenia z sąsiednich sygnałów
  • Funkcja śledzenia pasma głównego/pomocniczego dla odbioru różnorodnego

Nadajnik

  • Funkcja monitora TX
  • Sterowanie mocą we wszystkich trybach
  • Możliwość VOX (transmisja sterowana głosem)
  • Złącze transwertera typu BNC
  • Korektor mikrofonu i regulowana szerokość pasma transmisji
  • 50 tonów CTCSS

Działanie

  • Notatnik przechowujący do 10 częstotliwości i trybów pracy
  • Funkcja szybkiego dzielenia
  • Szybka funkcja Dualwatch
  • Regulacja wzmocnienia RF i wyciszania szumów za pomocą pokrętła
  • RIT i ΔTX zmienne do 9,999 kHz
  • Funkcja zegara UTC/lokalnego i timera
  • Strojenie i wyświetlanie wysokości dźwięku 1 Hz
  • Funkcja blokady tarczy
  • Regulowany główny hamulec tarczowy
  • Gniazda głośników zewnętrznych do odbiorników głównych i pomocniczych
  • Funkcja wygaszacza ekranu
  • Wielofunkcyjny miernik
    (miernik S, moc, ALC, COMP, SWR, ID, VD i TEMP)
  • Funkcja automatycznego dostrajania krok po kroku







SPECYFIKACJE

OGÓLNY
Typ: Nadajnik-odbiornik amatorski HF/VHF
Zakres częstotliwości: TX: 10-160 m + WARC (również 137 KHz dla wersji UE) / 6 m
RX: 0,03-60 MHz
Etapy strojenia: 1 / 100 Hz, 1 / 5 / 9 / 10 / 12,5 / 20 / 25 kHz
Stabilność częstotliwości: ±0,5 ppm w zakresie od 0 do 50°C (od 32 do 122°F)
Tryb: AM / FM / SSB / CW / RTTY / PSK
Kanały / zarządzanie pamięcią: 99 regularnych
2 krawędzi skanowania
Nieulotna pamięć EEPROM
Przesunięcie/przesunięcie powtarzacza: HF: -100 KHz (Domyślny szybki podział. Regulowany)
6 m: -500 KHz (Domyślny szybki podział. Regulowany)
Zasilanie: 13,8 V prądu stałego ±15%
Pobór prądu / zużycie energii: RX: 3 do 3,5 A
TX: maks. 23 A
Impedancja anteny / złącze: 50 omów (16,7-150 omów z ATU) / Dwa SO-239
Wymiary (szer.*wys.*gł.): 340*118*277 mm (13,4*4,6*10,9")
Waga: 8,5 kg (18,7 funta)
Inne funkcje: 7-calowy ekran dotykowy (800*400 pikseli). Prawdziwe podwójne odbiorniki.
Odbiór różnorodościowy. Port transwertera. Port LAN. Porty USB.
Wyjście monitora wideo. Dekoder RTTY. Elektroniczny klucz. Auto ATU i więcej.


SEKCJA ODBIORNIKA
System odbiorczy: Bezpośrednie próbkowanie RF superheterodyna
IF: 12 KHz
Wrażliwość:

Wersja ogólna

AM (stosunek sygnału do szumu 10 dB. Filtr miękki)
0,1-1,8 MHz: 6,3 uV (przedwzmacniacz 1 włączony)
1,8-30 MHz: 2 uV (przedwzmacniacz 1 włączony)
6 m: 1 uV (przedwzmacniacz 2 włączony)
FM (stosunek sygnału do szumu 12 dB. Filtr miękki)
28-29,7 MHz: 0,5 uV (przedwzmacniacz 1 włączony)
6 m: 0,32 uV (przedwzmacniacz 2 włączony)
SSB/CW (stosunek sygnału do szumu 10 dB. Filtr miękki)
1,8-30 MHz: 0,16 uV (przedwzmacniacz 1 włączony)
6 m: 0,13 uV (przedwzmacniacz 2 włączony)

Wersja europejska

AM (12 dB SINAD. BW=4 KHz. Modulacja 60%. Filtr miękki)
1,8-3 MHz: 16 dBuV emf (Przedwzmacniacz 1 włączony)
3-30 MHz: 6 dBuV emf (Przedwzmacniacz 1 włączony)
6 m: 0 dBuV emf (Przedwzmacniacz 2 włączony)
FM (12 dB SINAD. BW=7 KHz. Modulacja 60%. Filtr miękki)
28-29,7 MHz: 0 dBuV emf (Przedwzmacniacz 1 włączony)
6 m: -6 dBuV emf (Przedwzmacniacz 2 włączony)
SSB (12 dB SINAD. BW=2,4 KHz. Filtr miękki)
1,8-3 MHz: 10 dBuV emf (Przedwzmacniacz 1 włączony)
3-30 MHz: 0 dBuV emf (Przedwzmacniacz 1 włączony)
6 m: -6 dBuV emf (przedwzmacniacz 2 włączony)
Selektywność: AM (filtr: ostry, BW: 6 KHz)
6 KHz (-6 dB)
15 KHz (-60 dB)
FM (filtr: ostry, BW: 15 KHz)
12 KHz (-6 dB)
20 KHz (-60 dB)
SSB (filtr: ostry, BW: 2,4 KHz)
2,4 KHz (-6 dB)
3,6 KHz (-60 dB)
CW (filtr: ostry, BW: 500 Hz)
500 Hz (-6 dB)
700 Hz (-60 dB)
RTTY (filtr: ostry, BW: 500 Hz)
500 Hz (-6 dB)
700 Hz (-60 dB)
Odrzucenie obrazu: 70 dB (z wyjątkiem aliasingu ADC)
Moc wyjściowa AF / głośnik: 2 W przy zniekształceniu 10% / 8 omów
Złącze głośnika zewnętrznego: 3,5 mm, 4-8 omów


SEKCJA NADAJNIKA
Moc wyjściowa RF:
  Moc
JESTEM: 1-25 W
FM: 1-100 W
SSB (PEP): 1-100 W
CW/RTTY: 1-100 W
PSK: 1-100 W
System modulacji: AM: Modulacja małej mocy
FM: Modulacja reaktancji
SSB: Modulacja PSN
Maksymalne odchylenie FM (ustawienie fabryczne): Maks. ±5 KHz
Emisje niepożądane: HF: Lepsze niż -40 dB (poza pasmem)
6 m: Lepsze niż -60 dB (poza pasmem)
Impedancja / złącze mikrofonu: 600 omów / 8-pin (złącze z metalowym pierścieniem blokującym)
Poziom wejściowy mikrofonu: ? mV


RÓŻNORODNY
  Japonia, 2017-20xx
