IC-7300 Icom + mikrofon SM-30 + oryginalny pokrowiec + reczny duobander DB-5 Polmar

Instrukcja obsługi w języku polskim

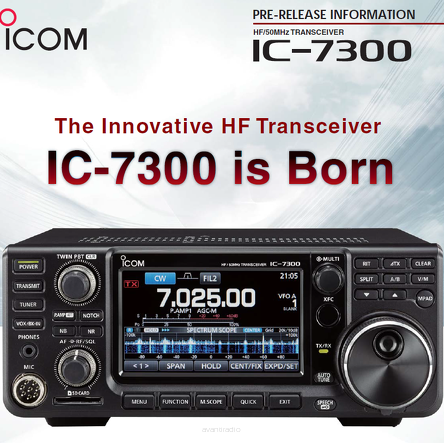

IC-7300 to innowacyjny Transceiver HF z wysoko wydajnym analizatorem widma w czasie rzeczywistym.

Urządzenie zbudowane jest w oparciu o technologię Software Defined Radio. Sygnał z anteny, po przejściu przez filtry pasmowe, zamieniany jest na postać cyfrową i poddawany dalszej obróbce przez procesor radia. Dzięki takiemu rozwiązaniu zmniejszył się znacząco poziom szumów fazowych, wnoszonych przez układy znajdujące się w urządzeniach o klasycznej budowie.

Radio posiada dotykowy, duży, kolorowy wyświetlacz TFT. Wewnątrz urządzenie znajduje się także automatyczna skrzynka antenowa.

• Zintegrowany automatyczny tuner antenowy i miernik SWR

W zestawie znajdują się:

transceiver
mikrofon ręczny HM-219
kable zasilające
bezpieczniki
wtyki
oryginalna instrukcja obsługi

paragon fiskalny / faktura VAT

Ogólne:

Zakres częstotliwości:
Odbiornik (*1) - 0.030–74.800 (*2)
Nadajnik (*1) - 1.800–1.999, 3.500–3.800, 7.000–7.200, 10.100–10.150,
14.000–14.350, 18.068–18.168, 21.000–21.450, 24.890–24.990,
28.000–29.700, 50.000–52.000, 70.000–70.500

*1 Zakres 70 MHz występuje wyłącznie w wersji europejskiej
*2 Gwarantowany zakres: 0.500–29.999, 50.000–54.000, 70.000–70.500MHz.

Tryb pracy: SSB, CW, RTTY, AM, FM
Ilość kanałów: 101 (99 zwykłych, 2 krawędzi skanowania)
Złącze antenowe: SO-239 (50Ω)
Zasilanie: 13.8V DC ±15%

Pobór prądu:
Tx 21A (przy 100W mocy wyjściowej)
Rx 0.9A (Standby), 1.25A (Maximum audio)
Zakres temperatury pracy –10˚C do +60˚C
Stabilizacja częstotliwości: > ±0.5ppm (–10˚C to +60˚C)
Rozdzielczość częstotliwości: 1Hz

Wymiary (szerokość×wysokość×głębokość) 240×94×238mm (bez gałek)
Waga ~4.2kg

NADAJNIK
Moc wyjściowa:
SSB, CW, FM, RTTY 2–100W (HF/50MHz), 2–50W (70MHz)
AM 1–25W (HF/50MHz), 1–12.5W (70MHz)

System modulacji:
SSB Digital P.S.N. modulation
AM Digital Low power modulation
FM Digital Reactance modulation

Emisje posażytnicze:
HF > –50dB
50MHz > –63dB
70MHz > –60dB
Carrier suppression < 50dB
Unwanted sideband < 50dB
Impedancja mikrofonu 600 ohm

ODBIORNIK
Typ odbiornika: Direct Sampling Superheterodyne
Częstotliwość pośredniej 36kHz
Czułość 0.5– 1.8MHz 1.8– 29.995MHz 50MHz 70MHz
SSB/CW (BW: 2.4KHz przy 10dB S/N) – 0.16μV 0.13μV 0.16μV
AM (BW: 6kHz przy 10dB S/N) 12.6μV 2.0μV 1.0μV 1.0μV
FM (BW: 15kHz przy 12dB SINAD) – 0.5μV
(28.0– 29.7MHz) 0.25μV 0.25μV
*3 HF: Preamp 1 ON, 50/70MHz: Preamp 2 ON
Squelch sensitivity*3 (Threshold) SSB: Less than 5.6μV, FM: Less than 0.3μV
*3 HF: Preamp 1 ON, 50/70MHz: Preamp 2 ON

Selektywność (sharp filter shape) więcej niż/ mniej niż
SSB (BW: 2.4KHz) 2.4kHz/–6dB 3.4kHz/–40dB
CW (BW: 500Hz) 500Hz/–6dB 700Hz/–40dB
RTTY (BW: 500Hz) 500Hz/–6dB 800Hz/–40dB
AM (BW: 6kHz) 6.0kHz/–6dB 10kHz/–40dB
FM (BW: 15kHz) 12.0kHz/–6dB 22kHz/–40dB

Wyjście audio < 2.5W

Skrzynka antenowa:
Zakres pracy 1.9–70MHz
Zakres dopasowania impedancji: 16.7Ω–150Ω unbalanced (VSWR lepsze niż 1:3)
Dokładność SWR 1: 1.5 lub mniej
Czas strojenia 2–3 sekundy (maximum 15 sekund)
